KWZK-KS-BJ热电阻满量程报警处理方法

KWZK-KS-BJ热电阻满量程报警处理方法

一、故障类型：脱硫塔浓缩段温度B满量程报警

二、设备名称：热电阻

三、厂家型号：广东半岛（中国）设备有限公司

型号：三线制KWZK-KS-BJ热电阻（PT100型）

四、工作原理：

热电阻是利用金属导体或半导体在温度变化时本身的电阻也随着发生变化的特殊性来测量温度的，因此，只要测量出感温热电阻的阻值变化就可以测出温度。

五、内部引线形式：

1.两线制，即热电阻感温元件各有一根导线，配线简单，成本低，用于测量精度不高的场合，导线长度不能太长否则会导致测量误差大。

2.三线制，感温元件的一端连接两根引线，另一端连接一根引线。好处在于可以消除内引线的影响，测量精度高于两线制，常用于测量范围小导线太长或温度易发生变化的场合。

测量回路：使用万用表的电阻档测量回路各点电阻值就可以判断测温回路是否正常。PT100热电阻在25℃环境时，公共端和其他两根的两端电阻值一般在110Ω左右，说明热电阻元件正常，若小于110Ω则测温元件可能发生短路故障，若电阻无穷大则可能发生断路现象。

3.四线制，感温元件两端各连接两根引线，其中两根为热电阻提供恒定电流，把电阻转换成电压信号，在通过另外两根导线把电压信号引至测量仪表，优点在于可完全消除引线的电阻影响，但结构复杂，成本太高。

六、使用工况介绍：

此温度用于烟气脱硫系统中脱硫塔浓缩段，现场无显示表只能在主控室显示，量程在0-200℃之间，无连锁，正常温度一般在55℃左右，一共三支温度相互比较，一般温差在1℃左右。

七、故障现象：

脱硫工艺通知脱硫塔浓缩段温度B满量程报警，直接与其他两只温度相差太大，而且报警一直有影响工艺的指标。

八、作业前安全辨识：

1.穿戴好劳保用品

2.准备好工作时工具，办理好检修工作票，和同事一起检修，相互配合注意安全

3.由于是在脱硫工段，有刺鼻性气体注意做好防护

4.检修时要爬楼梯，注意高处坠落和滑落等

5.联系工艺确定安全交出该仪表

6.现场有工艺人员进行监护

九、判断故障原因。

1.现场检查接线是否松动，接线螺丝是否脱落等。

2.检查接线盒是否进水或者有受潮情况。

3.温度的测温元件是否有振动。

4.线路是否发生短路或断路。

5.测温元件是否清洁、锈蚀和损坏。

十、事故排查及处理方法：

1.打开接线盒发现里面并没有出现受潮、进水等情况，观察接线处和电源信号线并没有被氧化现象。

2.观察接线，没有出现松动情况。

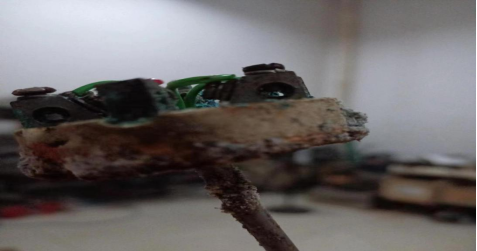

3.将热电阻从保护管里拉出，观察热电阻表面不怎么清洁，测温元件有锈蚀、无损坏，铠甲顶端无磨损现象。

4.用万用表测量热电阻，有电阻显示但测出的电阻值不稳定，由于万用表用的时间太长，无法准确判断测温元件良好的好坏。

5.重新更换万用表后进行测量，电阻值基本没有，初步判断为测温元件损坏。

6.到仓库领取相同型号的测温元件进行更换，正确接线后与工艺联系，显示正常且与其他两只温度的相差不大。

7.证明是测温元件损坏导致温度满量程报警，打扫现场卫生，做好相关防护，收拾好相关工器具，做到工完料尽场地清。

8.待换上的温度元件工作一段时间观察，未发现异常情况，证明换上的测温元件正常，到工艺进行结票，后期随时观察情况。

十一、故障处理经验：

1.热电阻常见的故障及修理

2.热电阻分度表
